進口激光切割頭密封圈
激光切割頭密封圈：泛塞封®
隨著國人對鈑金產品品質效率等各方要求的提高，光纖激光切割機以其切割的高效率、高精準、高速度等特點被國內金屬加工企業所青睞。專業人士都清楚，光纖激光切割機的切割頭對切割工藝及精度影響很大，這是由于切割頭是根據系統設定的軌跡運行，在不同的材料、厚度、切割方式下，割嘴與切割工件表面的高度略有不同，致使在不同的地方聚集光斑的大小和功率密度不一致，因此導致切割質量有所差距。其中泛塞封®在整個激光切割頭中所起的密封與運動配合性能也將決定了一款光纖激光切割頭的性能與品質。
光纖激光切割頭應用泛塞封®的組成分為三部分：
模組組裝靜密封：
部分大功率的切割頭為了加工 設計 維修 保養方便等原因會將切割頭分成多模組化。在這些模組組合的過程中就需要靜密封。據我們公司了解以往國內部分公司在研發或拷貝部分切割頭的過程中使用O-Ring做為密封，其密封效果也不錯。但因O-Ring的耐候性 壓縮永久性能 重復使用性都不如泛塞封®同時對整個切割頭"檔次"也造成一定影響�，F(xiàn)很多客戶已選用泛塞封®作為其靜密封的選擇。
調焦鏡筒導向密封：
聚焦跟蹤系統主要有三種形式的跟蹤系統。一種是電容式傳感器跟蹤系統, 又稱非接觸式跟蹤系統。另一種是電感式傳感器跟蹤系統, 又稱接觸式跟蹤系統。還有手動式調焦。不管哪種調焦方式，保持鏡筒能自由瞬時平滑垂直的上下滑動，合理的阻尼力吸震性，材料的磨損性與耐疲勞性的指標的好壞。同時還要兼顧國內部分鋁材的性能 機加工品質 陽極氧化的水平，這些性能的結合都是一款合理的鏡筒泛塞封®應考慮的問題。

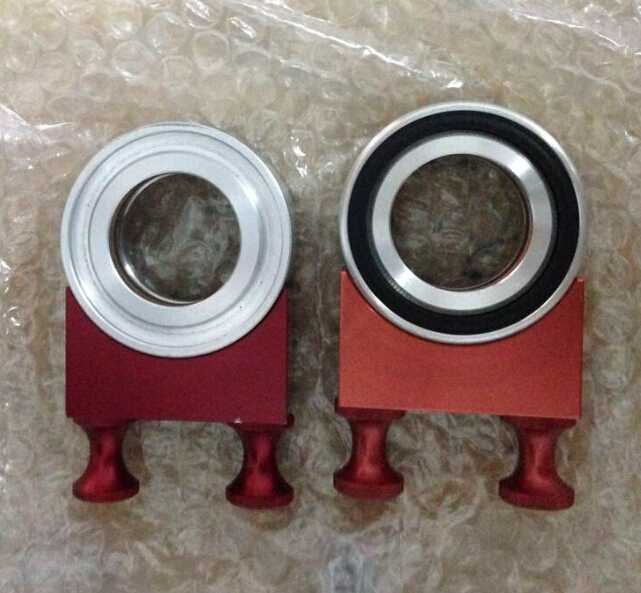

保護鏡片插拔密封：
保護鏡片原先較多設計成一體的，對鏡片做保養需要拆卸螺絲，使用的密封件多為O-Ring。這對保養效率產生影響，O-Ring也應長時間擠壓發生了永久變形，不能重復使用。后大多切割頭制造商借鑒進口切割頭，改良成抽屜式鏡片。密封選用泛塞封®，這樣大大提高了保護鏡片的保養效率與隨機性。但對泛塞封®性能提出了較高的要求，如抽插阻力 壓縮回彈性 密封性能 安裝方式 尺寸多樣性 個人手感力等。其中一項單獨解決比較容易，但這些要求放在一起是有些難度。
我們公司結合自身多年泛塞封®的設計與加工經驗。逐步針對激光切割頭泛塞封®應用所帶來的問題進行了攻克。制定了企業內部設計標準與生產檢驗標準。完全可以按標準件，量產件的形式提供給所需客戶。感謝廣大客戶、供應商 、同行前輩的配合與支持。
適用于激光切割頭
 |
 |
|
| 普鐳茨特/團結/通快 | 大族/武漢楚天 |

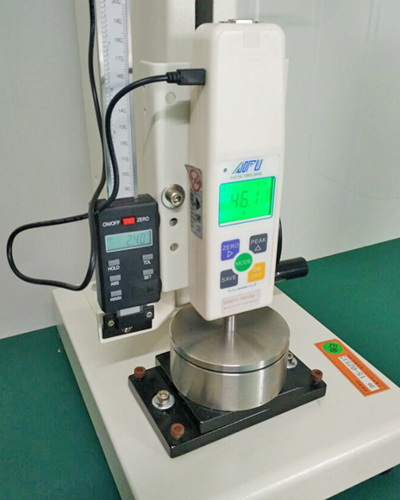

專業的質檢品控
 |
 |
 |
||

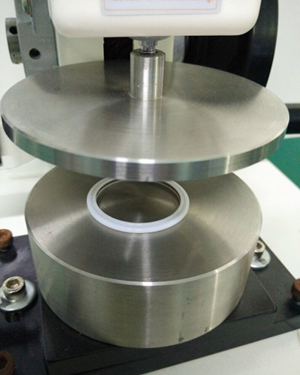

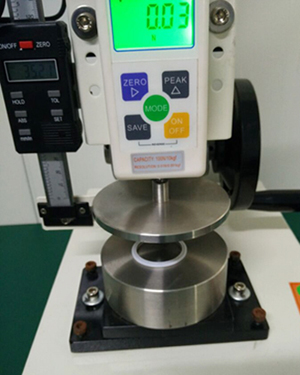

| 測試慢慢施壓 | 測試前校準 | 壓縮20% 記錄顯示的數值 |
技術指標
| 模組組裝靜密封 | 耐壓 | ＞5Mpa |
| 破壞壓力 | ＞25Mpa | |
| 壓縮永久變形率 | 200℃/24H＜20% | |
| 密封泄漏率 | 25℃/5Mpa/1分＜0.055Mpa | |
| 調焦鏡筒導向密封 | 摩擦阻力 | 摩擦面每mm²＜0.08N |
| 拉伸回彈率 | 25℃＞105%-110% | |
| 壓縮永久變形率 | 200℃/24H＜20% | |
| 磨損率 | 25℃千米＜1.2% | |
|
保護鏡片插拔密封 |
耐壓 | ＞5Mpa |
| 破壞壓力 | ＞25Mpa | |
| 壓縮永久變形率 | 200℃/24H＜15% | |
| 密封泄漏率 | 25℃/5Mpa/1分＜0.055Mpa | |
| 插拔阻力 | 摩擦面每mm²＜0.12N | |
| 磨損率 | 千次＜1.3% |
激光切割頭密封圈應用數據表【點擊此鏈接，出來圖片后右擊保存圖片即完成下載】
